產品名稱：CR-3000S系列 電路板切割機
產品型號：CR-3000S系列
發布日期：20216-19
■CR-3000S系列 電路板切割機 技術指標1-1
機器平臺 | |
CR-3000S 下集塵 | 雙工作臺 |
CR-3000ST 上集塵 | 雙工作臺 |
生產性能 | |
CR-3000S 下集塵 | 加工范圍 330*330mm/500*400mm |
CR-3000ST 上集塵 | 加工范圍 330*330mm/500*400mm |
軟件功能 |
人性化軟件界面，操作簡單，易學好用 |
標配基準點補償功能，有效避免定位誤差 |
軟件具備CCD導圖功能，可用DXF文件生成切割路徑 |
新增更多切割模式，可進行各種不規則PCB切割 |
提供左右加工區，可同時執行取放料及加工切割動作，大幅增加產能 |
采用大功率集塵機，西門子電機，吸力更穩定、持久 |
主要配件全部采用進口元件，精度更高，壽命持久 |
使用高品質數字相機，圖像處理更清晰穩定 |
德國進口高速主軸，最高轉速能達到60000轉/分 |
| 可選功能 | CR-3000S | CR-3000ST |
| CAD圖形導入功能 | ※ | ※ |
| 自動換刀功能 | ※ | ※ |
| 上集塵模式 | ※ | ○ |
| 下集塵模式 | ○ | ※ |
| 刀具檢查 | ○ | ○ |
| 切割程序掃描二維碼下載功能 | ※ | ※ |
| 切割產品追溯功能 | ※ | ※ |
| 切割治具二維碼識別功能 | ※ | ※ |
| 5HP集塵機 | ○ | ※ |
| 3HP集塵機 | ※ | ○ |
| 可編輯快捷鍵 | ○ | ○ |
| I/O檢測，I/O端自定義功能 | ○ | ○ |
| 像素運動移算 | ○ | ○ |
| 條碼掃描調程式功能 | ※ | ※ |
| 輔助工具列 | ○ | ○ |
| Windows風格應用程序 | ○ | ○ |
| 條碼追溯功能 | ※ | ※ |
| 安全光柵 | ※ | ※ |
| 安全門鎖 | ○ | ○ |
| 安全門開關 | ○ | ○ |
注：※：選配； ○：標配
■CR-3000S系列 電路板切割機 技術指標1-2
| 基板處理 | |||
| PCB零件高度 | Top面15mm,Bottom面45mm | Top面15mm,Bottom面45mm | |
| PCB厚度 | 0.5-3mm | 0.5-3mm | |
| 銑刀直徑 | 0.8-3mm | 0.8-3mm | |
| 切割精度 | ±0.1mm | ±0.1mm | |
| 重復精度 | ±0.01mm | ±0.01mm | |
| 定位精度 | ±0.008mm | ±0.008mm | |
| 軸 數 | 7軸 | 7軸 | |
| 驅動速度 | XY750mm/s,Z 500mm/s | XY750mm/s,Z 500mm/s | |
| 切割速度 | 0-100mm/s可調（根據實際情況設定） | 0-100mm/s可調（根據實際情況設定） | |
| 主 軸 | 高速電主軸，Max60000rpm | 高速電主軸，Max60000rpm | |
| 切割模式 | 直線，L形線，U形線，圓弧，圓,五點線，六點線 | 直線，L形線，U形線，圓弧，圓,五點線，六點線 | |
軟件版權 |
Windows 7 或Windows 10正版軟件 |
可選切割點離線編輯軟件； |
正版視覺開發軟件 OP evision |
標準切割機軟件 |
硬件配置 |
整體焊接機架,運行穩定 |
安裝要求 | |
機器重量 | 1166KG/1140KG |
設備尺寸 | 1980*2170*1800mm/1900*2370*1800mm |
集塵方式 | 上集塵/下集塵 |
電源要求 | 三相380V，15A |
氣壓標準 | 大于5KG 氣壓 |
研磨級滾珠絲杠模組,定位精度±0.01mm |
高速電主軸,最大轉速60000rpm |
工業電腦,穩定抗干擾 |
200-500萬像素工業相機 |
施耐德電氣控制 |
高精度運動控制卡 |

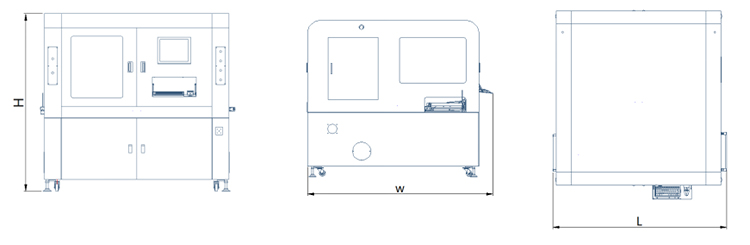

■CR-3000S電路板切割機 尺寸
尺寸規格 | CR-3000S | CR-3000ST |
高度（H：） | 1800mm | 1800mm |
深度（L：） | 1980mm | 1900mm |
寬度（W：） | 2170mm | 2370mm |
